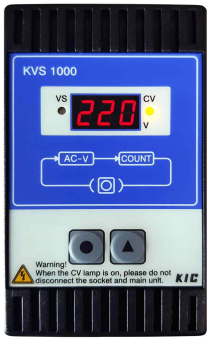

개요

순간정전(순간전압강하) 발생시 내부 Capacitor에 저장된 전압을 SMPS에
일정시간(0.5~2.0sec) 공급하여 자동화 장비 Trip 보호, 채터링현상 방지,
설비의 아크 및 서지로부터 피해를 예방 할 수 있습니다.

특징

· 순간정전에 대해 최대 2.0초 보상
· 순간정전 횟수 카운터 기능
· 공급전원 표시
· 동작전압 설정
· 정전출력 (O.C)

사양

· 전원전압 : AC 190~245V
· 최대부하 : 75W

기능

· 순간정전표시 횟수표시
· 정전 횟수 리셋기능
· 전원전압표시 기능
· 동작전압 설정기능
· 보상시간 설정기능(0.5~5.0sec)

정전출력

· O.C출력(NPN) DC 30V, 30mA

ETC

· 중량 : 260g
· 취부 : Din rail & wall mounted
· 사이즈 : 50(W) X 80(H) X 102(D)mm

General data

· Standards                        EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3
· Mounting method        DIN-rail mountable TH35
· Temperature range     0...+70 °C (storage temperature -25...+85 °C)
· Efficiency                          95%

SAFETY

· IEC61010-1:2010,AMD1:2016
· EN61010-1::2010/A1:2019

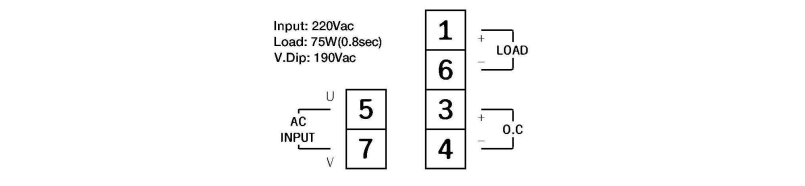

결선도

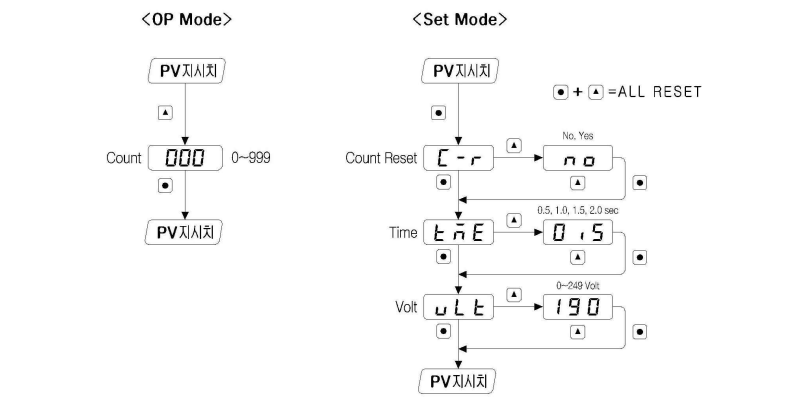

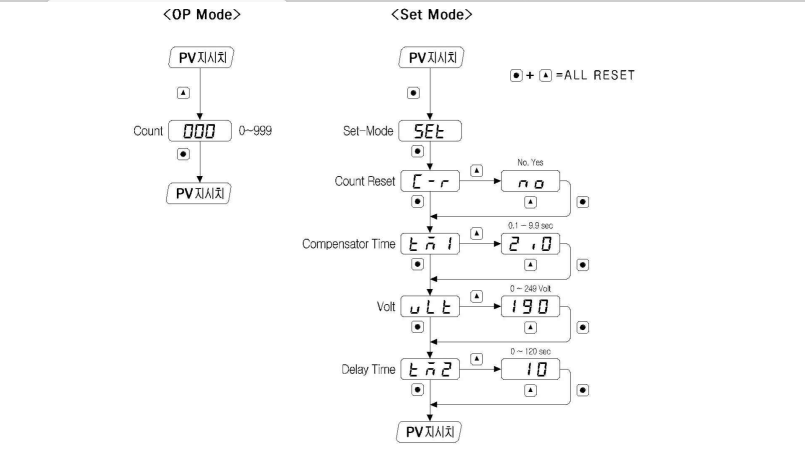

은전방법

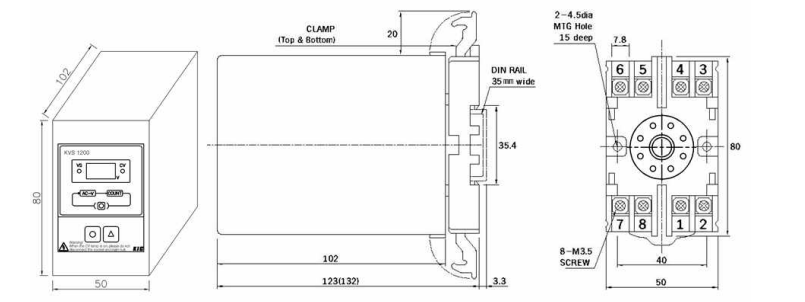

외형도

개요

순간정전(순간전압강하) 발생시 M/C, Relay 에 일정시간(0.5~2.0sec) DC전압을 공급하여 자동화 장비를 보호하고 채터링현상을 제거하여 설비 에
아크 및 서지로부터 피해를 방지 할 수 있습니다.

특징

· 순간정전에 대해 5.0초(1A) 보상
· 순간정전 횟수 표시(0~99)
· 공급전원 표시
· 동작전압 설정
· 충전시간 설정

사양

· 전원전압 : AC 200~230V
· 보상시간 : >1sec(120W)
· M/C저항 : 30~500Ω

기능

· 순간정전표시 횟수표시
· 정전 횟수 리셋기능
· 전원전압표시 기능
· 동작전압 설정기능
· 충전시간 설정기능
· 보상시간 설정기능(0.5~5.0sec)

ETC

· 중량 : 260g
· 취부 : Din rail & wall mounted
· 사이즈 : 50(W) X 80(H) X 102(D)mm

General data

· Standards                        EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3
· Mounting method        DIN-rail mountable TH35
· Temperature range     0...+70 °C (storage temperature -25...+85 °C)
· Efficiency                          95%

SAFETY

· IEC61010-1:2010,AMD1:2016
· EN61010-1::2010/A1:2019

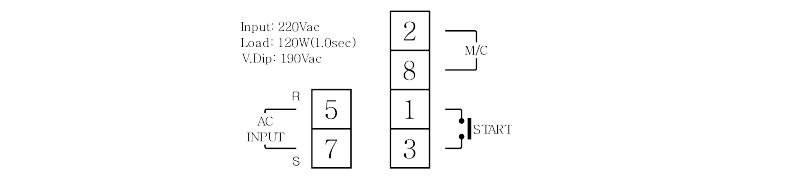

결선도

은전방법

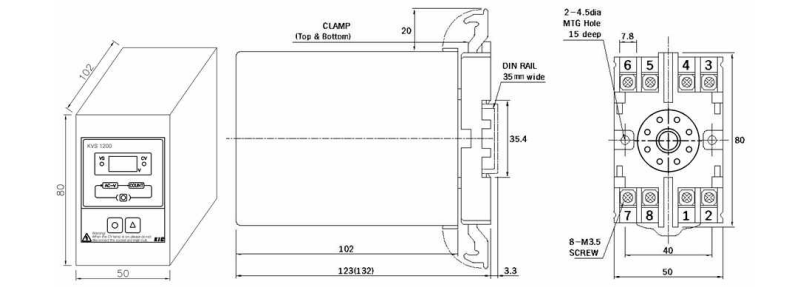

외형도

개요

순간정전(순간전압강하) 발생시 내부 SUPERCAP에 저장된 DC전압을 일정시간(0.5~5.0sec)공급하여 자동화 장비를 보호하고 채터링현상을 제거하여 설비 에 아크 및 서지로부터 피해를 방지 할 수 있습니다.

특징

· 순간정전에 대해 5.0초(1A) 보상
· 순간정전 횟수 표시(0~99)
· 공급전원 표시(1~30V)
· 동작전압 설정(22.0V)
· 정전출력 (O.C)
· 충전시간 설정(30~120s)

사양

· 전원전압 : 21.6~26.4 VDC
· 보상시간 : >0.3sec(20A), >5sec(1A)
· 출력전류 : max.20A(+70℃)
· 출력전압 : 20~25.5 VDC

기능

· 순간정전표시 횟수표시
· 정전 횟수 리셋기능
· 전원전압표시 기능
· 동작전압 설정기능
· 충전시간 설정기능
· 보상시간 설정기능(0.5~5.0sec)

정전출력

· O.C출력(NPN) DC 30V, 30mA

ETC

· 중량 : 240g
· 취부 : Din rail & wall mounted
· 사이즈 : 50(W) X 80(H) X 102(D)mm

General data

· Standards                        EN 61000-6-2, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3
· Mounting method        DIN-rail mountable TH35
· Temperature range     0...+70 °C (storage temperature -25...+85 °C)
· Efficiency                          95%

SAFETY

· IEC61010-1:2010,AMD1:2016
· EN61010-1::2010/A1:2019

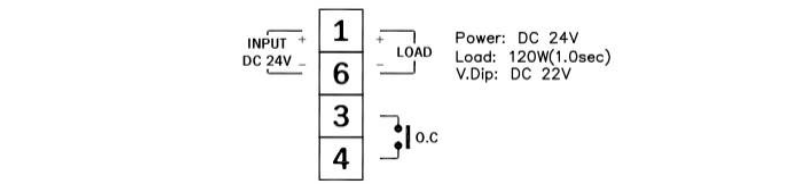

결선도

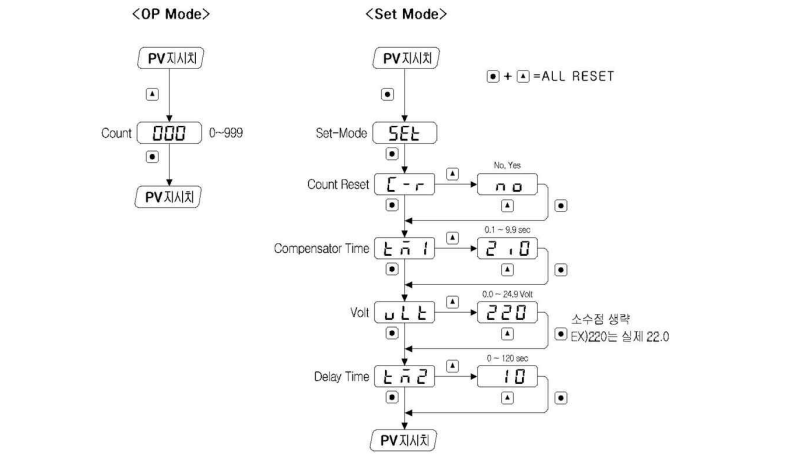

은전방법

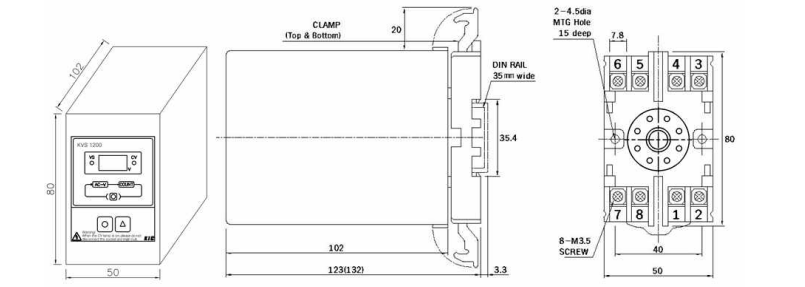

외형도
